YLZK-HDQ11569型電蒸汽鍋爐控制器使用說明書
一、概述

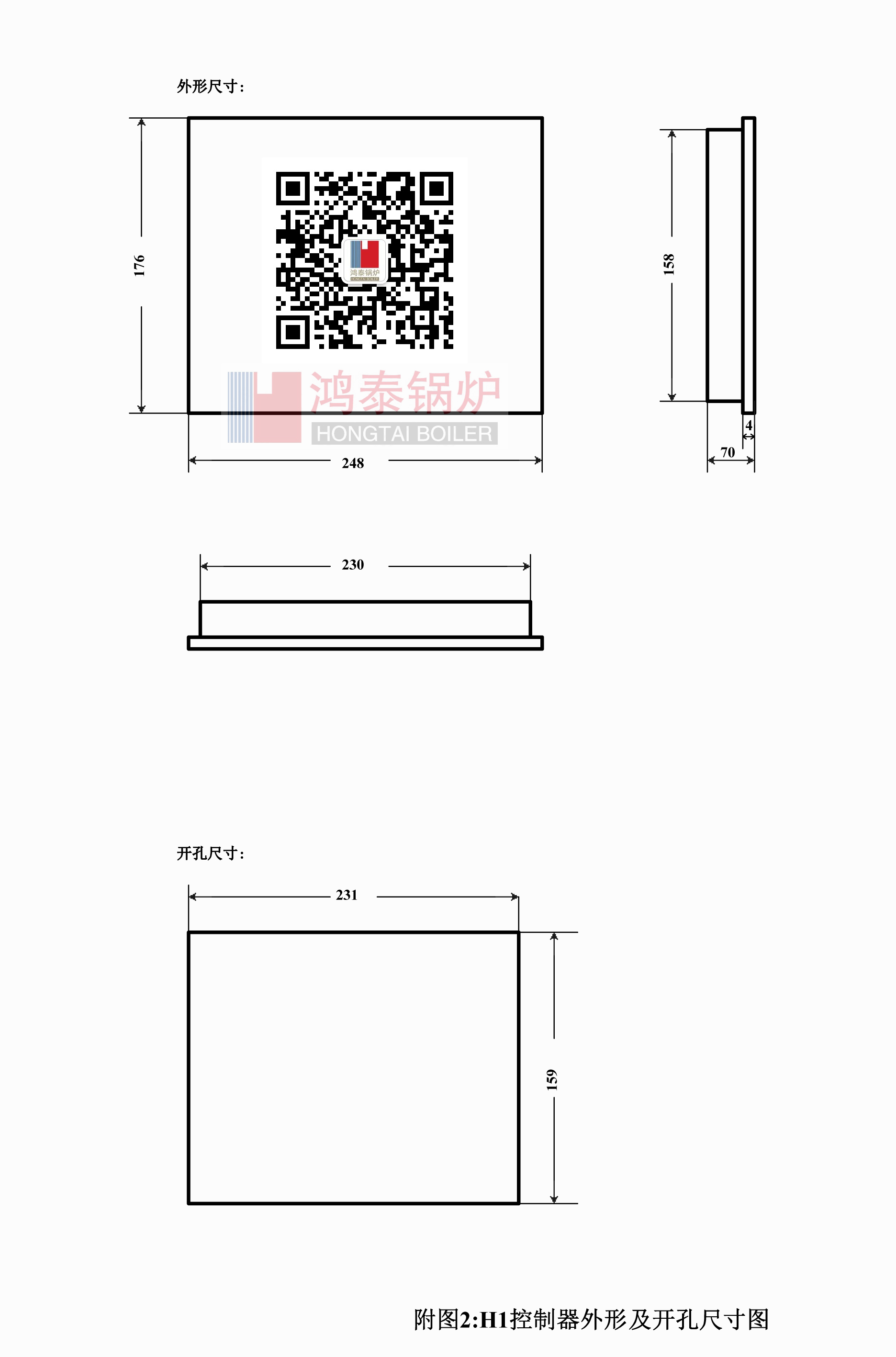

H1 系列控制器是我公司推出的新一代鍋爐控制器。H1 控制器以 ARM 公司 cortex-M3 系列微處理器為核心,以彩色觸摸屏作為人機界面,具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性高、性價比高的鍋爐控制器。
二、基本操作
2.1 主畫面操作
接通控制器電源,液晶觸摸屏上顯示初始?xì)g迎畫面。如圖 1 所示。
圖 1 初始?xì)g迎畫面

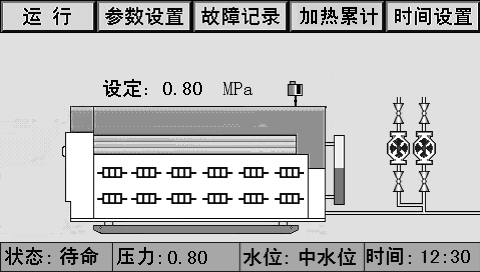

在觸摸屏中間按一下,控制器“嘀”響一聲,觸摸屏進入主畫面,如圖 2 所示。
圖 2 主畫面
按“
”,進入加熱組手動操作畫面。
按給水泵“
”,進入給水泵手動操作畫面。按“
”鍵,控制器進入運行狀態;按鍵顯示為
,再按一次,控制器退出運行狀態。發生報警時,按“
”鍵,若報警消除,則控制器進入待命狀態。
主畫面上同時顯示控制器狀態、系統壓力、水位、時間、燃燒器狀態、泵狀態等。
2.2 加熱組的手動操作

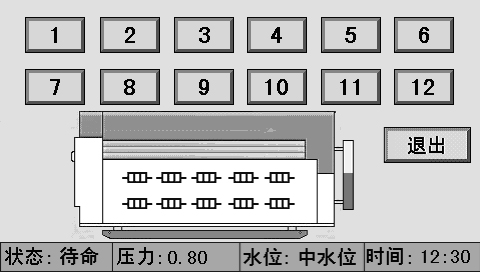

控制器處于待命狀態時,在主畫面上按加熱組,進入“加熱組操作”畫面,如圖 3 所示。
圖 3 加熱組操作
按相應數字按鍵,控制器啟動相應加熱組;按“退出”按鍵,退回到主畫面。加熱組只可在待命狀態下手動操作。
2.3 給水泵的控制和手動操作
2.3.1 給水泵的自動控制
在自動狀態下,控制器通過檢測水電極信號判斷鍋爐水位的狀態,并根據此狀態控制給水泵的啟停。水位低于低水位電極時,控制器啟動給水泵;水位高于高水位電極時,控制器關閉給水泵。
2.3.2 給水泵的手動操作

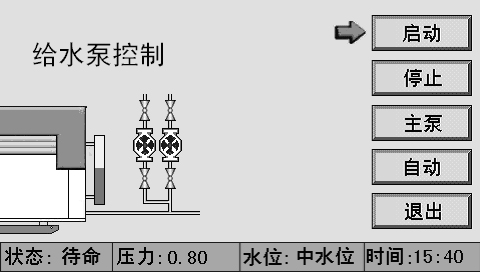

在主畫面上,按給水泵進入“給水泵操作”畫面。如圖 4 所示。
圖 4 給水泵操作
按“啟動”按鍵,控制器啟動給水泵,同時被置為手動狀態。按“停止”按鍵,控制器關閉給水泵,同時被置為手動狀態。按“主泵/備泵”按鍵,給水泵原為主泵就切換到備泵,同時該按鍵變?yōu)?ldquo;備泵”;原為備泵就切換到主泵,同時該按鍵變?yōu)?ldquo;主泵”。按“手動/自動”按鍵,給水泵原為手動狀態就轉變?yōu)樽詣?dòng)狀態,同時該按鍵變?yōu)?ldquo;自動”;原為自動狀態就轉變?yōu)槭謩?dòng)狀態,同時該按鍵變?yōu)?ldquo;手動”。按“退出”按鍵,退回到主畫面。
三、設置操作
3.1 參數設置

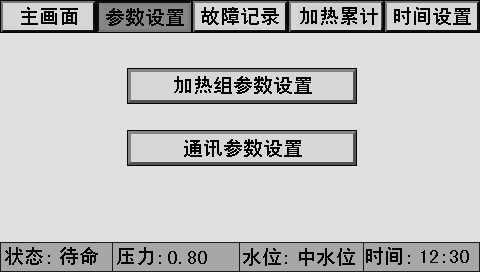

在主畫面中按“參數設置”鍵,進入?yún)?shù)設置畫面(進入此畫面需要密碼。若不知道密碼,請致電我公司技術服務部查詢),如圖 5 所示。
圖 5 參數設置畫面
按“加熱組參數設置”,進入加熱組參數設置畫面。按“通訊參數設置”,進入通訊參數設置畫面。
3.1.1 加熱組參數設置

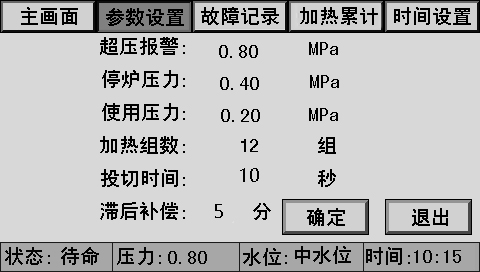

在參數設置畫面中,按“加熱組參數設置”按鍵,進入加熱組參數設置畫面,如圖 6 所示。
圖 6 加熱組參數設置畫面
超壓報警: 0.20-1.60 MPa。
停爐壓力: 0.10-1.60 MPa。
使用壓力: 0.05-1.55 MPa。
加熱組數: 1-12 組。
投切時間: 5-60 秒。
滯后補償: 1-30 分。
3.1.2 通訊參數設置

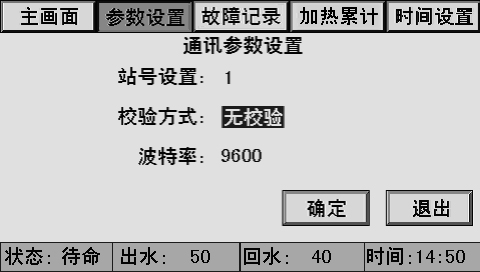

在參數設置畫面中,按“通訊參數設置”按鍵,進入通訊參數設置畫面,如圖 7 所示。
圖 7 通訊參數設置畫面
站號設置:0 ~ 255。
校驗方式:可選擇“無校驗”、“奇校驗”、“偶校驗”。在【無校驗】處按一下,校驗方式會改變,設置成需要的方式后,按“確定”鍵存儲。
波特率:可選擇“9600”或“19200”。
參數設置方法同 3.1.1。
3.2 故障記錄

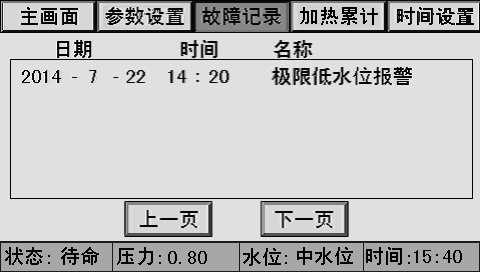

在菜單按“故障記錄”按鍵,進入故障記錄畫面。如圖 8所示。
圖 8 故障記錄
按“上一頁”或“下一頁”來切換故障記錄信息頁數。
3.3 燃燒累計

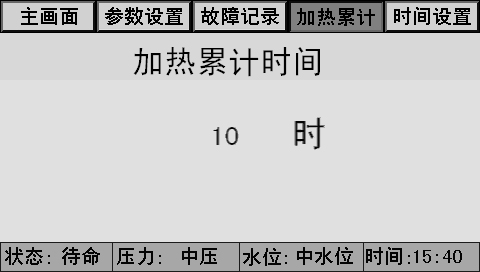

在菜單按“燃燒累計”按鍵,進入燃燒累計畫面。如圖 9 所示。
圖 9 燃燒累計
3.4 時間設置

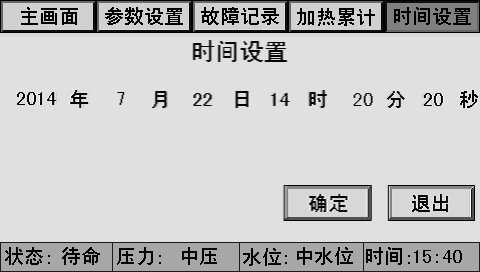

在菜單按“時間設置”按鍵,進入時間設置畫面。如圖 10 所示。
圖 10 時間設置
在數字處按一下,可對相應時間進行設置,按“確定”按鍵存儲。
四、水位檢測及控制

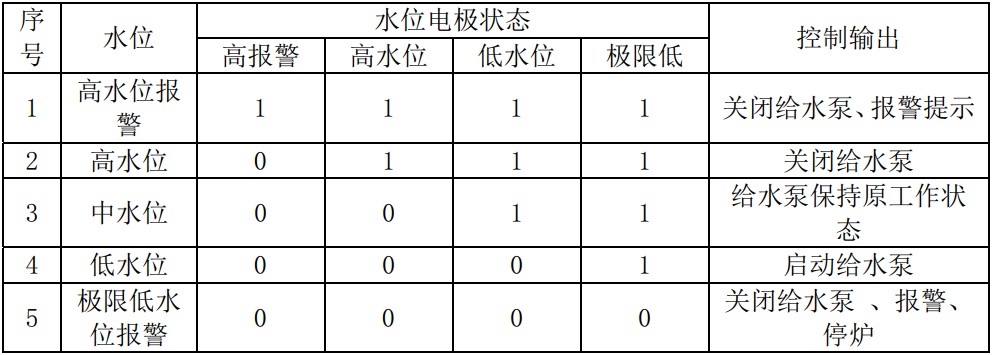

控制器通過檢測水電極信號判斷鍋筒水位的狀態,并根據此狀態控制給水泵的啟停,如下表所示:
注:上表中水電極狀態欄中的“1”表示水位達到或超過該電極; “0” 表示水位未達到該電極。
五、運行
按控制選擇畫面中“運行”按鍵或面板上“運行”鍵,控制器進入運行狀態。按控制選擇畫面中“停止”按鍵或面板上“停止”鍵,控制器退出運行狀態。
5.1 加熱組控制
鍋爐在待命狀態不運行。
控制器根據蒸汽壓力狀態按一定算法投切加熱組。
六、報警

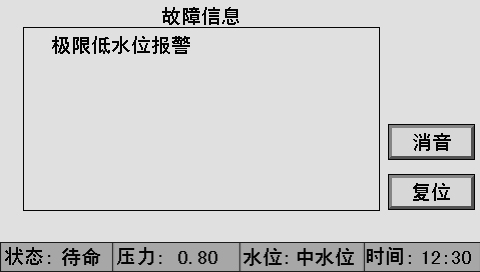

控制器檢測到故障時,自動關閉燃燒器等設備。彈出報警畫面,系統播放語音報警。一般報警的畫面如圖 11 所示。
圖 10 故障報警畫面
畫面中間顯示故障名稱(可顯示同時出現的多個故障),畫面右側有“消音”和“復位”兩個按鈕。按“消音”鍵可關閉報警輸出繼電器;按“復位”鍵回到主畫面。如故障現象沒有消除,系統 1 分鐘后重新進入報警畫面。故障排除后,按“復位”鍵,退出故障報警畫面,返回待命狀態??刂破鳈z測到報警時,除彈出顯示報警畫面外,報警發生的時間和名稱都被記錄下來,可通過查閱報警記錄,檢查最近發生的 70 條報警記錄。

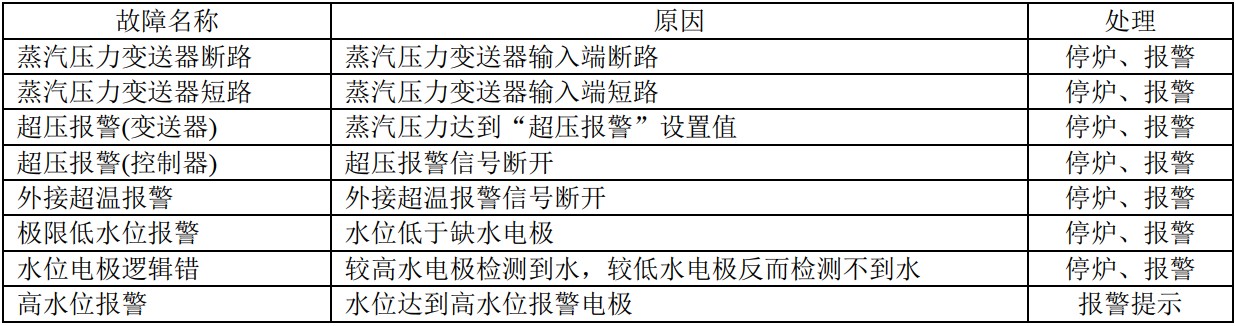

報警表
注: “高水位報警”不停爐。

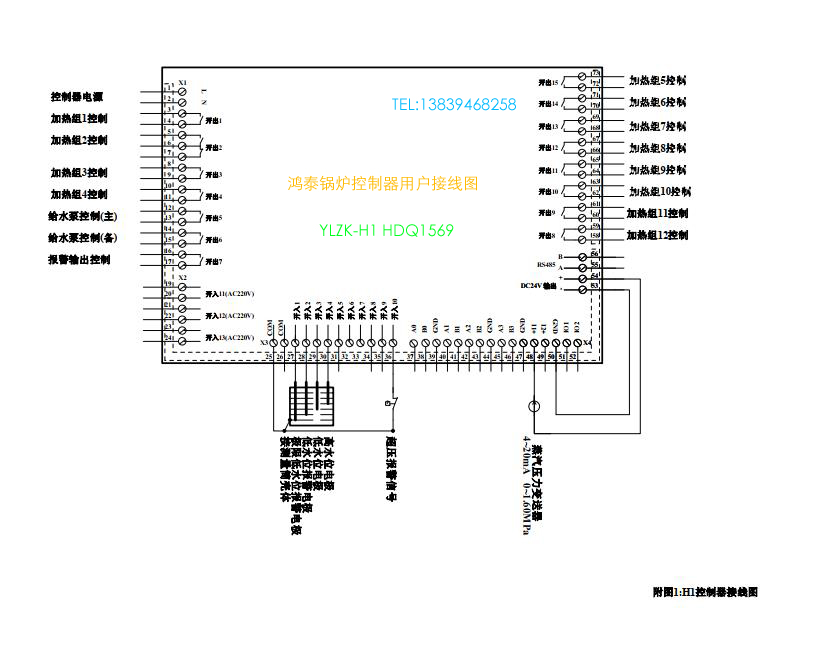

七、接線方法
7.1 輸入
7.1.1 變送器
蒸汽壓力采用壓力變送器, 4~20mA 電流信號;范圍: 0~1.60Mpa。
7.1.2 水位電極(水位電接點)
當水電極兩端的電阻低于 50K 時,控制器即認為水面已高于電極,當水電極兩端電阻升至 200K 以上時,控制器即認為水面已低于電極。請注意電極兩端的絕緣。
7.1.3 壓力信號
可將壓力控制器、壓力開關等傳感器信號接入控制器,控制器檢測器通斷狀態顯示并作出報警。
7.2 輸出
控制繼電器觸點序號 3~17 容量為 10A/220VAC,使用時負載應小于 0.5KVA。
7.2.1 泵(閥)控制控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵(閥)時,可直接將控制器的(閥)控制輸出串入水泵(閥)的供電回路。如泵(閥)功率較大或?yàn)槿嗨脛t應配接適當功率的接觸器。
H1 串行通訊接口技術要求
一、一般信息
1、 主從方式:從機。
2、 接口類型:RS-485。
3、 數據格式:1 位啟始位,8 位數據位,1 位停止位。
4、 奇偶校驗:無校驗(0)、奇校驗(1)、偶校驗(2)。
5、 波特率:9600、19200。
6、 站號:0-255。
7、 使用協議:MODBUS_RTU。
二、通訊地址
1、讀數據(03 命令)
(1)控制器狀態
10h(40017)
(10h)=0:待命;
(10h)=1:報警;
(10h)=2:運行;
(2)開關量輸入
11h(40018)
11h.0:極限低水位報警電極
11h.1:低水位報警電極
11h.2:低水位電極
11h.3:高水位電極
11h.4:高水位報警電極
11h.9:超壓報警信號
注:開關量輸入信號某位為 0 表示輸入信號斷開,某位為 1 表示輸入信號閉合
(3)開關量輸出
13h(40020)
13h.0:加熱組 1 控制
13h.1:加熱組 2 控制
13h.2:加熱組 3 控制
13h.3:加熱組 4 控制
13h.4:給水泵控制(主)
13h.5:給水泵控制(備)
13h.6:報警輸出
13h.7:加熱組 5 控制
13h.8:加熱組 6 控制
13h.9:加熱組 7 控制
13h.10:加熱組 8 控制
13h.11:加熱組 9 控制
13h.12:加熱組 10 控制
13h.13:加熱組 11 控制13h.14:加熱組 12 控制
注:開關量輸出信號某位為 0 表示輸出信號斷開,某位為 1 表示輸出信號閉合
(4)模擬量輸入
15h: 蒸汽壓力
(6)報警
25h(40038)
25h.0:極限低水位報警
25h.1:超壓報警(控制器)
25h.2:水位電極邏輯錯
25h.3:高水位報警
25h.4:蒸汽壓力傳感器斷路
25h.5:蒸汽壓力傳感器短
25h.6:超壓報警(變送器)
(7)設備的狀態
27h(40040)
27h.0=0 給水泵主
27h.0=1 給水泵備
27h.1=0 給水泵自動
27h.1=1 給水泵手動
(8)累計燃燒時間
29h(40042)
2、寫數據(06 命令)
( 1) a0h( 40161)
( a0h) =1 控制器進入運行狀態
( a0h) =2 控制器退出運行狀態
( a0h) =3 復位
( a0h) =4 消音
( a0h) =5 加熱組 1 控制
( a0h) =6 加熱組 2 控制
( a0h) =7 加熱組 3 控制
( a0h) =8 加熱組 4 控制
( a0h) =9 加熱組 5 控制
( a0h) =10 加熱組 6 控制
( a0h) =11 加熱組 7 控制
( a0h) =12 加熱組 8 控制
( a0h) =13 加熱組 9 控制
( a0h) =14 加熱組 10 控制
( a0h) =15 加熱組 11 控制
( a0h) =16 加熱組 12 控制(a0h)=100 給水泵啟動
(a0h)=101 給水泵停止
(a0h)=102 選擇給水泵主泵
(a0h)=103 選擇給水泵備泵
(a0h)=104 給水泵自動
(a0h)=105 給水泵手動
